Descrição do produto:

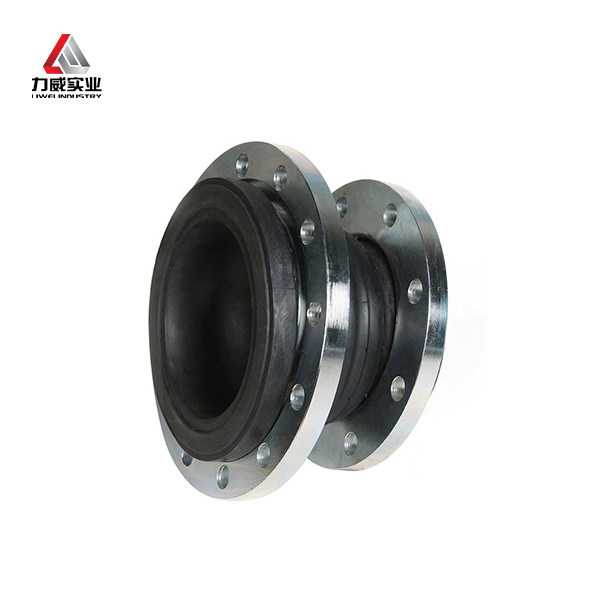

Junção de borracha de redução concêntrica, também conhecida como junção de borracha de cabeça grande e pequena concêntrica ou junção de borracha de redução,é um componente de ligação de tubulação especialmente concebido, utilizado principalmente para ligar dois tubos ou equipamentos de diferentes diâmetrosEste tipo de junta é feita de material de borracha de alta qualidade, que tem excelente elasticidade, resistência ao desgaste, resistência ao envelhecimento e resistência ao rasgo,e pode adaptar-se a vários ambientes de trabalho complexos e condições médias.
Características estruturais:
O projecto estrutural da junção de borracha de redução concêntrica permite assegurar uma transição suave do sistema de tubulações na junção.uma camada de reforço (e- uma camada externa de borracha; a camada interna de borracha está em contacto direto com o meio e deve ter uma boa resistência à corrosão e uma boa vedação;a camada de reforço fornece a resistência e estabilidade da articulaçãoA camada externa de borracha protege a estrutura interna e aumenta a resistência ao desgaste.
Uma vez que as duas extremidades da articulação têm diâmetros diferentes,Deve ser prestada especial atenção no projeto para garantir que as superfícies de ligação das duas extremidades sejam concêntricas com o eixo da tubulação., para evitar fugas ou danos causados pela excentricidade.
Aplicações:
A junção de borracha de redução concêntrica liwei é adequada para uso em uma ampla gama de aplicações.É comumente usado em ambientes industriais, como em usinas químicas, refinarias de petróleo e gás e usinas de energia.O produto pode ser utilizado para ligar tubos de diferentes tamanhos, por exemplo, em sistemas de tubulação que exigem uma redução de diâmetro.O produto é também comumente utilizado em sistemas de encanamento e aquecimento e pode ser utilizado para ligar diferentes tipos de tubos, como o cobre e o aço.
Parâmetros técnicos:
| Dimensão da ligação principal |
| DNmax × DNmin |
Duração
(mm) |
Deslocados por eixo |
Horizontal
movimentação
(mm) |
Deformação
ângulo
(a1+a2) |
DNmax × DNmin |
Duração
(mm) |
Deslocamento axial |
Horizontal
movimentação
(mm) |
Deformação
ângulo
(a1+a)₂) |
Extensão
(mm) |
Compressão
(mm) |
Extensão
(mm) |
Compressão
(mm) |
| 32×25 |
115 |
20 |
30 |
45 |
35° |
125×100 |
200 |
22 |
30 |
40 |
35° |
| 40×25 |
115 |
20 |
30 |
45 |
35° |
150×50 |
200 |
22 |
30 |
40 |
35° |
| 40×32 |
115 |
20 |
30 |
45 |
35° |
150×125 |
200 |
25 |
35 |
40 |
30° |
| 50×32 |
180 |
20 |
30 |
45 |
35° |
200×80 |
200 |
25 |
35 |
40 |
30° |
| 50×40 |
180 |
20 |
30 |
45 |
35° |
200×150 |
200 |
25 |
35 |
40 |
30° |
| 65×32 |
180 |
20 |
30 |
45 |
35° |
250 × 100 |
220 |
25 |
35 |
40 |
30° |
| 65×50 |
180 |
20 |
30 |
45 |
35° |
300×250 |
220 |
25 |
35 |
40 |
30° |
| 80×40 |
180 |
20 |
30 |
45 |
35° |
350×300 |
240 |
25 |
35 |
35 |
30° |
| 80×65 |
180 |
20 |
30 |
45 |
35° |
400×350 |
240 |
25 |
38 |
35 |
30° |
| 100×40 |
180 |
22 |
30 |
40 |
35° |
500×300 |
240 |
28 |
38 |
35 |
26° |
| 100×80 |
180 |
22 |
30 |
40 |
35° |
500x400 |
240 |
28 |
38 |
35 |
26° |
| 125×5 |
180 |
22 |
30 |
40 |
35° |
600*400 |
240 |
28 |
38 |
35 |
26° |
| • O tamanho e o comprimento especiais podem ser personalizados para si. |
Material de cada uma das partes:
| - Não, não. |
Parte |
Materiais |
| 1 |
Corpo |
NR,CR,IIR,NBR,FKM,EPDM |
| 2 |
Borracha interna e externa |
NR,CR,IIR,NBR,FKM,EPDM,PTFE |
| 3 |
Carcaça |
Tecido de cordão de nylon |
| 4 |
Anel de reforço |
Fios de aço de cobre multicamadas |
| 5 |
Flanco |
Aço carbono fundido e forjado ((Q235)
Aço inoxidável ((201,304,316,321)
Plástico ((CPVC, PVDF, PPH, UPVC, RPP)
|
Apoio e Serviços:
A junção de borracha de redução concêntrica é concebida para proporcionar uma ligação flexível entre tubos de diferentes diâmetros.É feito de material de borracha de alta qualidade resistente à corrosão e ao desgasteO produto é fácil de instalar e proporciona excelente redução de vibração e ruído.manutençãoOs nossos serviços incluem inspecções no local, testes de produtos e soluções personalizadas para atender às suas necessidades específicas.
Embalagem e transporte:
Embalagem do produto:
O produto da junção de borracha de redução concentrada será embalado com segurança com borracha e colocado numa caixa de cartão para envio.A caixa será rotulada com as informações do produto e instruções de manuseio.
Transporte marítimo:
O produto da junção de borracha de redução concentrada será enviado através de um serviço de correio fiável.Mas o tempo de entrega estimado será fornecido ao cliente no momento do check-outO cliente também será fornecido com um número de rastreamento para monitorar o estado do carregamento.
Perguntas frequentes:
P1: Qual é a marca deste produto?
R1: A marca deste produto é liwei.
P2: Qual é a gama de números de modelo deste produto?
A2: A gama de números de modelo deste produto é DN25*32~DN600*400.
Q3: Como você pode garantir a qualidade ou qualquer garantia?
A3: Em caso de problemas de qualidade durante a utilização, todos os produtos podem ser devolvidos ou de acordo com os pedidos do consumidor.
P4: Posso visitar a sua fábrica antes da encomenda?
A4: Sim, bem-vindo à nossa fábrica para verificar a qualidade.
Q5: Qual é o detalhe da embalagem deste produto?
A5: O detalhe de embalagem deste produto inclui filme plástico interno, caixa de madeira exterior, e se vários compensadores forem embalados em uma caixa, usaremos estrutura de aço para fixá-lo.
